스테인리스강은 400계(Fe-Cr계)와 300계(Fe-Cr-Ni계) 두 개의 분류로 나눌 수 있습니다. 하단 표 참조하단 표 참조

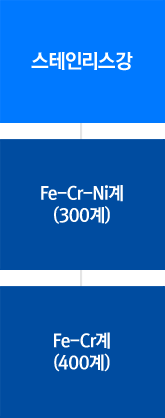

스테인리스강의 STS 분류 도표
스테인리스강
Fe-Cr-Ni계 (300계) Fe-Cr계 (400계)
페라이트계 마르텐사이트계 오스테나이트계 이상계 석출경화계
  • 체심입방구조(BCC)
  • 열처리에 의해 경화되지 않음
  • 대표강 STS430
  • 상온에서 강자성
  • 일반적으로 내식성은 떨어지나 강도가 우수
  • 오스테나이트(고온) 조직에서 공냉, 유냉에 의해서 마르텐사이트 변태에 의해 생성
  • 대표강 STS 410
  • 연심입방구조(FDD)
  • 열처리에 의해 경화되지 않고 가공에 의해 경화
  • 비자성(가공후 자성)
  • 대표강 STS304
  • 상온에서 오스테나이트상과 페라이트상의 혼합 조직
  • 강도가 우수하고 결정립 미세
  • 오스테라이트계의 국부부식에 대한 낮은 저항성과 페라이트계의 낮은 인성을 상호 보완
  • 대표강 STS329J1
  • 열처리후 시효에 의해 Cu, Al, Ti, Nb 등의 금속간 화합물을 석출시켜 경도를 향상시킨 강
  • 대표강 STS630
강종의 선택
스테인리스강은 주변환경(기후환경)과 사용목적 등을 고려하여 선택하여야만 스테인리스강판의 특성을 발휘할 수 있습니다.

오스트나이트계

오스트나이트계 강종의 분류 도표
강종 조성 성질과 특성 주요용도
201 16Cr-9Mn-1Ni 301의 대체강으로 냉간가공에 의한 자성을 갖는다. 양식기, 장식용 파이프,건축내외장재
202 17Cr-6.5Mn-4.5Ni 고가의 Ni을 Mn으로 대체한 오스테나이트계 강으로 아시아 시장에 저급제품용으로 304를 대체하여 사용하는 경향이 있음. 양식기, 장식용 파이프,건축내외장재
301 17Cr-7Ni Cr,Ni이 표준형 304보다 낮아 가공 유기Martensite가 쉽게 생기는, 안정도가 낮은 Austenite계로 냉간 가공에 의해 인장강도와 경도가 높아짐. 소둔 상태에서는 비자성이나 냉간 가공 후 자성을 가짐. 차량부품, Belt Conveyor Bolt, Nut, 태엽, Spring
301L 17Cr-7Ni-0.1N-저 C 고강도 301강의 용접부 내입계 부식성을 개선한 강종으로 C감소에 의한 강도 저하를 N첨가로 강도를 확보한 강종임. 철도차량용 Frame 및 외장
302 18Cr-8Ni-0.1 C 304보다 고탄소를 함유한 강종으로 프레스 가공용. 박성형용 재료로 사용되며, C함유량이 높아 고온 가열시 304대비 내식성이 열세이고, 가공성은 301과 304의 중간 정도임. 건축물 내외장
304 18Cr-8Ni 가장 널리 사용되는 강종으로 Ni 이 함유되어 내식성, 내열성이 뛰어나며, 저온 강도도 가지고 있는 기계적성질이 양호한 강종으로 열처리로서는 경화되지 않고 비자성임. 식기 및 주방기기류, 배관, 온수기, 보일러,욕조, 머플러, 건축내외장
304L 18Cr-9Ni-저 c 304대비 저 C함유로 내식성은 비슷하나 용접후 열 영향은 입계부식에 대한 저항성이 뛰어나서 열처리없이 내식성을 보유함. 304가 입계부식에 견디지 못하는 부위 또는화학공업, 석탄공업, 석유공업 등 열처리가 곤란한 부품.
316 18Cr-12Ni-2.5Mo 해수 및 염분에 대한 내공식성 향상을 위해 2~3% Mo를 첨가한 강종으로, 고온에서 우수한 Creep강도를 가지고 비자성을 띔. 제지, 화학, 합성수지, 비료 사진공업, 식품공업 등 해안부근 건축의장
316L 18Cr-12Ni-2.5Mo-저 C 316강에 C함량을 감소시켜 316의 성질에 내입계성을 부여한 강종 용접후 열처리가 곤란한 제품.
321 18Cr-8Ni-Ti 304강에 Ti을 첨가하여 입계 부식을 방지한것으로 450~900℃의 입계부식 예민화 구간의 사용에 적합함. 항공기 배관, 보일러 COVER
347 18Cr-8Ni-Nb Nb를 사용 탄화물의 결정 입계 석출을 억제하여 용접 후 입계 부식에 대한 저항성이 크며, 내열성도 높음. 321과 동일 용도

페라이트계

페라이트계 강종의 분류 도표
강종 조성 성질과 특성 주요용도
409L 11Cr-Ti -저(C,N) Ti, 첨가에 의한 내입계부식성 향상 및 저 C, N 으로 고온, 상온에서 Fully Ferrite STS강이다. 용접성, 저온 인성이 우수하여 430대비 성형능이 우수함. 자동차 배기관
410L 13Cr-저C C를 저감시켜 용접성, 굴곡성, 가공성, 내고온산화성을 우수하게 한 강종임. 자동차 배기관, 보일러 연소실
430 18Cr Cr계의 대표 강종이며 가장 일반적인 강종으로 Aus’계에 비하여 가격이 저렴하고 양호한 가공성, 내식성을 가지고 있지만, 심한 굴곡Drawing용에는 난점이 있다. 열처리에 의해 경화되지 않는 자성을 가짐. 자동차부품, 세탁기, 건축내장, 전기기구 각종탱크
430LX, 430J1L, 430CuN 18Cr-Ti,Ti 또는 Nb-저 C 430에 Ti와 Nb를 첨가하고, C를 저하시켜 가공성, 용접성을 개량시킴. 해수 TANK, 급탕용, 위생기구, 자전거 RIM
434 18Cr-1Mo 430의 개량용으로 Mo를 첨가, 430보다 염분에 대해 강함. 자동차 외장용
436L 18Cr-1Mo -Ti, Nb, Zr-극저(C,N) 434에 C와 N을 저하시키고, TiI, Nb 또는 Zr을 단독 또는 복합 첨가한 강종으로 가공성, 용접성이 우수함. 건축외장, 차량부품, 주방용기, 급탕, 급수설비
439L 18Cr-Ti 가공성 향상, 내식성 및 용접성을 개선하기 위하여 Cr증량, C 저감 및 Ti를 첨가한 페라이트계 STS. 자동차 배기계
443CT 21Cr-Ti-Cu Cr함량을 21%로 높여 304와 동등한 수준의 내식성을 가진 페라이트계 STS이다. Ti, Cu의 첨가로 내입계부식성을 향상시켰으며, 성형성이 우수 건축내외장재, 주방기구, 자동차부품 등
444 19Cr-2MoTi, Nb, Zr -극저(C,N) 436L보다 Mo을 증가시켜 특히 내식성을 개선한 강종임. 저탕조, 저수조, 태양열온수기, 응력부식 억제용도

마르텐사이트계

마르텐사이트계 강종의 분류 도표
강종 조성 성질과 특성 주요용도
410 13Cr Martensite계의 대표 강종으로 가격면에는 유리하나 부식환경에는 적합하지 않음. 가공성은 우수하고 열처리에 의해 경화됨. 저가 칼날, 기계부품, 석유정제장치, 볼트, 너트, 펌프, SHAFT
420J1 13Cr-0.2C 소입상태에서 경도가 높고 13Cr보다 내식성이 높은 강종임. 터빈 브레이드
420J2 13Cr-0.3C 420J1보다 소입후 경도가 높은 강종임. 칼날, 노즐, 밸브, 막대자
440A 18Cr-0.7C 소입 경화성이 좋고 인성이 큰 강종임. 칼, Cauge, Bearing
화학성분
스테인리스강의 강종은 철의 화학성분 함유량(C, S, Mn, P,S, Ni, Cr, etc)에 의해 결정이 됩니다.

오스트나이트계

오스트나이트계 화학성분 도표
강종
기호		 Symbol 화학성분
C Si Mn P S Ni Cr 기타
201 BNG201 ≤0.10 ≤0.75 8.00~10.00 ≤0.060 ≤0.030 1.00~2.00 13.00~17.00 N 0.20 이하,
Cu 1.50 ~ 2.00
STS201 Type201 ≤0.15 ≤1.00 5.5~7.5 ≤0.060 ≤0.030 3.5~5.5 16.00~18.00 N 0.25 이하
202 BNG202 ≤0.10 ≤1.00 3.00~9.00 ≤0.070 ≤0.030 3.00~6.00 13.00~18.00 N 0.20 이하,
Cu 1.30 ~ 3.50
STS202 Type202 ≤0.15 ≤1.00 7.5~10.0 ≤0.060 ≤0.030 4.0~6.0 17.00~19.00 N 0.25 이하
301 STS301 ≤0.15 ≤1.00 ≤2.00 ≤0.045 ≤0.030 6.00~8.00 16.00~18.00 -
301L STS301L ≤0.303 ≤1.00 ≤2.00 ≤0.045 ≤0.030 6.00~8.00 16.00~18.00 N 0.20 이하
304 STS304 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 8.00~10.50 18.00~20.00 -
304L STS304L ≤0.030 ≤1.00 ≤2.00 ≤0.045 ≤0.030 9.00~13.00 18.00~20.00 -
304J1 STS304J1 ≤0.08 ≤1.00 ≤3.00 ≤0.045 ≤0.030 6.00~9.00 15.00~18.00 Cu 1.00~3.00
305 STS305 ≤0.12 ≤1.00 ≤2.00 ≤0.045 ≤0.030 10.50~13.00 16.00~18.00 -
316 STS316 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 10.00~14.00 16.00~18.00 Mo 2.00~3.00
316L STS316L ≤0.030 ≤1.00 ≤2.00 ≤0.045 ≤0.030 12.00~15.00 18.00~20.00 Mo 2.00~3.00
321 STS321 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.030 9.00~13.00 18.00~20.00 Ti 5xC% 이상

페라이트계

페라이트계 화학성분 도표
강종
기호		 Symbol 화학성분
C Si Mn P S Cr 기타
409L STR409L1) ≤0.303 ≤1.00 ≤1.00 ≤0.040 ≤0.030 10.50~11.75 Ti 6xC% 이상 ~ 0.75
430 STS430 ≤0.12 ≤0.75 ≤1.00 ≤0.040 ≤0.030 16.00~18.00 -
430J1L STS430J1L ≤0.025 ≤1.00 ≤1.00 ≤0.040 ≤0.030 16.00~20.00 N 0.025 이하, Cu 0.30 ~ 0.80 Ti, Nb, Zr 또는 그들의 조합 8x(C%+N%) ~ 0.80
436L STS436L ≤0.025 ≤1.00 ≤1.00 ≤0.040 ≤0.030 16.00~19.00 Mo 0.75~1.50, N 0.025 이하 Ti, Nb, Zr 또는 그들의 조합 8x(C%+N%)~0.80
439L STS439 ≤0.030 ≤1.00 ≤1.00 ≤0.40 ≤0.030 17.00~20.00 N 0.030 이하 Ti, Nb 또는 그들의 조합 8x(C%+N%)~0.80
444 STS444 ≤0.025 ≤1.00 ≤1.00 ≤0.040 ≤0.030 17.00~20.00 N 0.025이하, Mo 1.75~2.50, Ti, Nb, Zr 또는 그들의 조합 8x(C%+N%) ~ 0.80
443CT BNG443CT ≤0.025 ≤1.00 ≤1.00 ≤0.040 ≤0.03 20.00~23.00 -N 0.025 이하, Cu 0.3~0.8, Ti 0.80이하
445NF BNG445NF ≤0.025 ≤1.00 ≤1.00 ≤0.040 ≤0.030 20.00~23.00 Cu 1.00~3. N 0.020 이하, Cu 0.3~0.7, TI 0.50이하 00

주석 1) 내열강(KS D 3732)

마르텐사이트계

마르텐사이트계 화학성분 도표
강종
기호		 Symbol 화학성분
C Si Mn P S Ni Cr 기타
410 STS410 ≤0.15 ≤1.00 ≤1.00 ≤0.040 ≤0.030 ≤0.60 11.50~13.50 -
420J1 STS420J1 0.16~0.25 ≤1.00 ≤2.00 ≤0.040 ≤0.030 ≤0.60 12.00~14.00 -
420J2 STS420J2 0.26~0.40 ≤1.00 ≤2.00 ≤0.040 ≤0.030 ≤0.60 12.00~14.00 -
