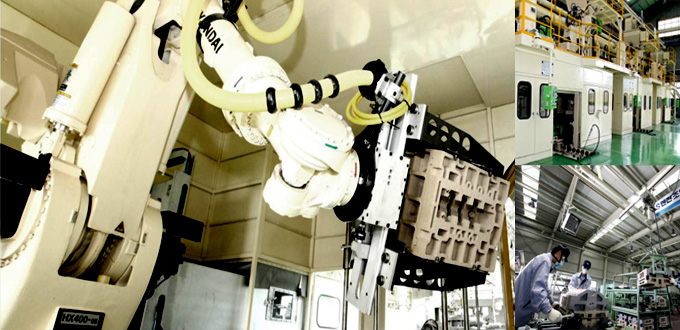

| COLD BOX 工艺 | 壳制模工艺 | |
|---|---|---|
| S2缸体 | A2缸体 | U2缸体 |
| (维拉克斯/Mohave) | (Starex/Porter/Bongo3) | (雅绅特/伊兰特) |
 |
 |
 |
 |
 |
|

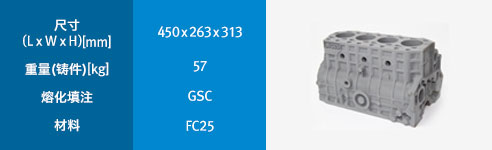

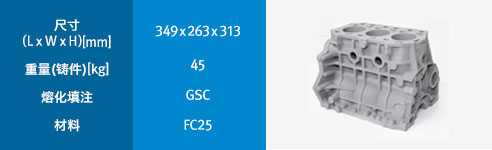

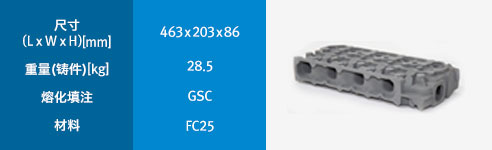

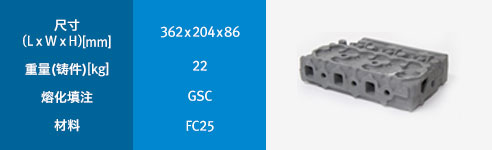

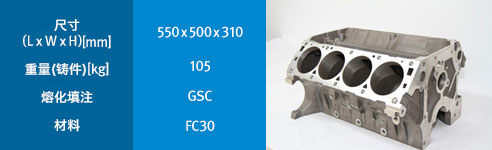

| 项 | V8 cylinder block(gasoline) | I3 cylinder block(diesel) | I4 cylinder block(diesel) | I3 cylinder head(diesel) | I4 cylinder head(diesel) |
|---|---|---|---|---|---|
| 燃料 | 汽油 | 柴油 | 柴油 | 柴油 | 柴油 |
| 图片 | |
|
|
|
|
| 尺寸 (LⅹWⅹH) [mm] |
550ⅹ500ⅹ310 | 349ⅹ263ⅹ313 | 450ⅹ263ⅹ313 | 362ⅹ204ⅹ86 | 463ⅹ204ⅹ86 |
| 重量(铸件)[kg] | 105 | 45 | 57 | 22 | 28.5 |
| 熔化填注 | GSC | GSC | GSC | GSC | GSC |
| 材料 | FC30 | FC25 | FC25 | FC25 | FC25 |
| 标识 | - |  |
|||

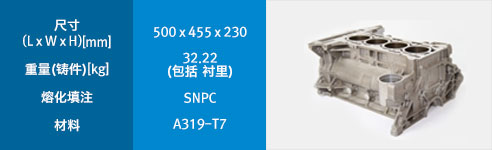

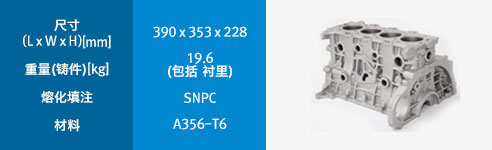

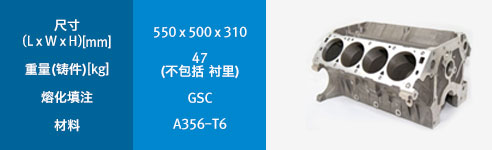

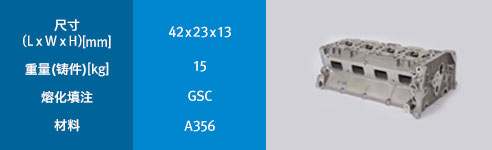

| 项 | I4 cylinder block(gasoline) | I4 cylinder block(diesel) | V8 cylinder block(gasoline) | I4 cylinder head(gasoline) |
|---|---|---|---|---|
| 燃料 | 汽油 | 柴油 | 汽油 | 汽油 |
| 图片 | |
|
|
|
| 尺寸 (LⅹWⅹH) [mm] |
500ⅹ455ⅹ230 | 390ⅹ353ⅹ228 | 550ⅹ500ⅹ310 | 42ⅹ23ⅹ13 |
| 重量(铸件)[kg] | 32.22(包括 衬里) | 19.6(包括 衬里) | 47(不包括 衬里) | 15 |
| 熔化填注 | SNPC | SNPC | GSC | GSC |
| 材料 | A319-T7 | A356-T6 | A356-T6 | A356 |
| 衬里 | 机加工(铸入) | Counter Spiny(铸入) | 机加工(压入) | - |
